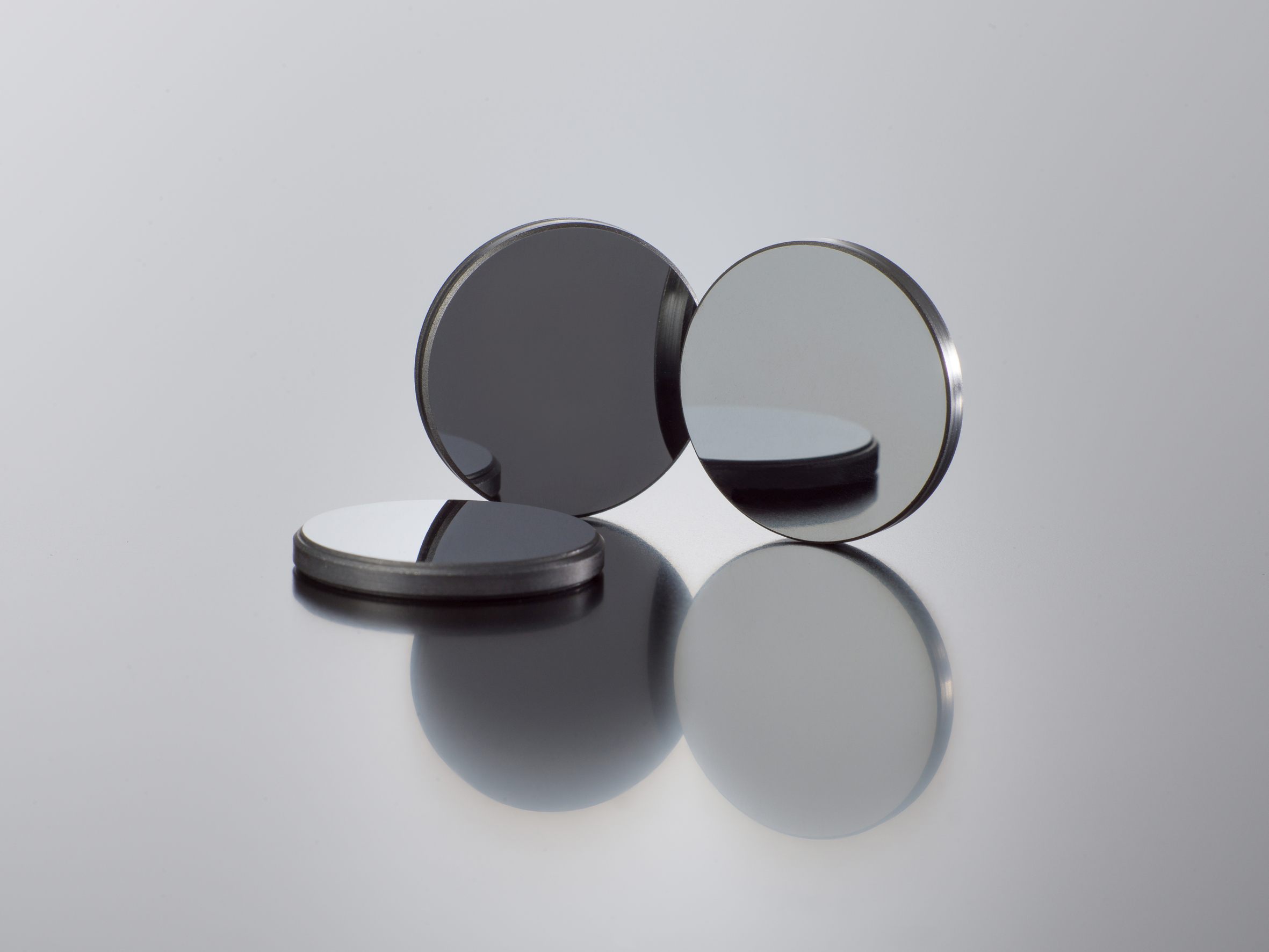

IRG 25

IRG 25 verfügt über eine hervorragende Transmission im SWIR, MWIR und LWIR.

Physikalische Eigenschaften wie niedriges dn / dT und geringe Dispersion ermöglichen es Optikdesigner, farbkorrigierte optische Systeme ohne thermische Defokussierung zu entwerfen.

Darüber hinaus kann IRG 25 durch herkömmliches Schleifen und Polieren, Einpunkt-Diamantdrehen oder Präzisionsblankpressen verarbeitet werden, um die Herstellung von Bauteilen mit hohem oder niedrigem Volumen zu realisieren.

IRG 25
IR-Eigenschaften
Zusammensetzung Ge28Sb12Se60
Dichte 4,66 g/cm3
Thermische Ausdehnung (20°C-100°C) 14,0·10-6/K
Transformationstemperatur 285°C
Änderung des dn/dt Koeffizenten bei 1 µm 79,2·10-6/K
Änderung des dn/dt Koeffizenten bei 5 µm 62,0·10-6/K
Änderung des dn/dt Koeffizenten bei 10 µm 61,1·10-6/K
Brechzahl bei 10µm 2,6030
Oberflächenqualität 60/40 beidseitige Politur
Oberflächenebenheit ≤ 5 λ pro Oberfläche bei 632.8nm
Kantenbearbeitung Schutzfacettierung
Produkt auswählen
EUR 00,00
Benötigen Sie Hilfe oder ein Angebot?
Kontaktieren Sie unseren Support
Download Datenblatt IRG 25
Artikeldetails
SCHOTT
Artikel
Glasart
DU
D
Gewicht

Technische Daten
Reintransmissionsgrad (Diagramm)
Reintransmissionsgrad (Tabelle)
Wellenlänge
[µm]		 Transmission
(10 mm)		 Transmission
(2 mm)		 Extinction
[cm-1]
1,0 81,6 96,0 0,203
1,5 95,7 99,1 0,044
2,0 96,2 99,2 0,039
2,5 96,3 99,2 0,038
3,0 96,5 99,3 0,036
3,5 97,5 99,5 0,025
4,0 98,0 99,6 0,020
4,5 95,6 99,1 0,045
5,0 95,6 99,1 0,045
5,5 98,8 99,8 0,012
6,0 99,0 99,8 0,010
6,5 98,9 99,8 0,011
7,0 99,1 99,8 0,009
7,5 98,7 99,7 0,013
8,0 96,1 99,2 0,040
Wellenlänge
[µm]		 Transmission
(10 mm)		 Transmission
(2 mm)		 Extinction
[cm-1]
8,5 98,1 99,6 0,019
9,0 97,9 99,6 0,021
9,5 98,0 99,6 0,020
10,0 98,2 99,6 0,018
10,5 96,9 99,4 0,031
11,0 93,8 98,7 0,064
11,5 85,0 96,8 0,163
12,0 60,1 90,3 0,509
12,5 31,1 79,2 1,167
13,0 31,1 79,2 1,167
13,5 52,0 87,7 0,654
14,0 69,7 93,0 0,361
14,5 71,8 93,6 0,332
15,0 63,1 91,2 0,461
15,5 47,2 86,0 0,752
Materialdaten
Dispersionskonstanten
B1 2,7574
B2 3,0990
B3 1,6660
C1 0,0000
C2 0,1596
C3 2.045,5000
D0 5,50·10-5
E0 1,21·10-5
λTK 7,59·10-5
Calculation Formula: Refractive index as a function of wavelength and temperature
Wellenlänge
[µm]		 Brechzahl
(@ 22 °C)		 Δn abs/ΔT [10–6/K]
22 °C
0,8 2,7811 0,0
1,0 2,7284 79,2
1,5 2,6629 69,0
2,0 2,6423 65,7
3,0 2,6277 63,3
4,0 2,6219 62,4
5,0 2,6183 62,0
6,0 2,6154 61,8
7,0 2,6126 61,6
8,0 2,6097 61,4
9,0 2,6065 61,3
10,0 2,6030 61,1
11,0 2,5992 61,0
12,0 2,5949 60,8
Wellenlänge
[µm]		 Änderung des Koeffizenten
[dn/dt]
1 µm 79.2·10-6/K
5 µm 62.0·10-6/K
10 µm 61.1·10-6/K
