IRG 24

IRG 24 hat eine hervorragende Transmission im SWIR, MWIR und LWIR sowie das niedrigste dn/dT der der IRG-Serie.

Physikalische Eigenschaften wie ein niedriges dn/dT und geringe Dispersion ermöglichen es Optikdesignern, farbkorrigierte optische Systeme ohne thermische Defokussierung zu entwerfen.

Darüber hinaus kann IRG 24 durch herkömmliches Schleifen und Polieren, Einpunkt-Diamantdrehen oder Präzisionsblankpressen verarbeitet werden, um die Herstellung von Bauteilen mit hohem oder niedrigem Volumen zu realisieren.

IRG 24
IR-Eigenschaften
Zusammensetzung Ge10As40Se50
Dichte 4,47 g/cm3
Thermische Ausdehnung (20°C-100°C) 20,0·10-6/K
Transformationstemperatur 225°C
Änderung des dn/dt Koeffizenten bei 1 µm 45,9·10-6/K
Änderung des dn/dt Koeffizenten bei 5 µm 21,1·10-6/K
Änderung des dn/dt Koeffizenten bei 10 µm 20,3·10-6/K
Brechzahl bei 10µm 2,6090
Oberflächenqualität 60/40 beidseitige Politur
Oberflächenebenheit ≤ 5 λ pro Oberfläche bei 632.8nm
Kantenbearbeitung Schutzfacettierung
Produkt auswählen
EUR 00,00
Benötigen Sie Hilfe oder ein Angebot?
Kontaktieren Sie unseren Support
Download Datenblatt IRG 24
Artikeldetails
SCHOTT
Artikel
Glasart
DU
D
Gewicht

Technische Daten

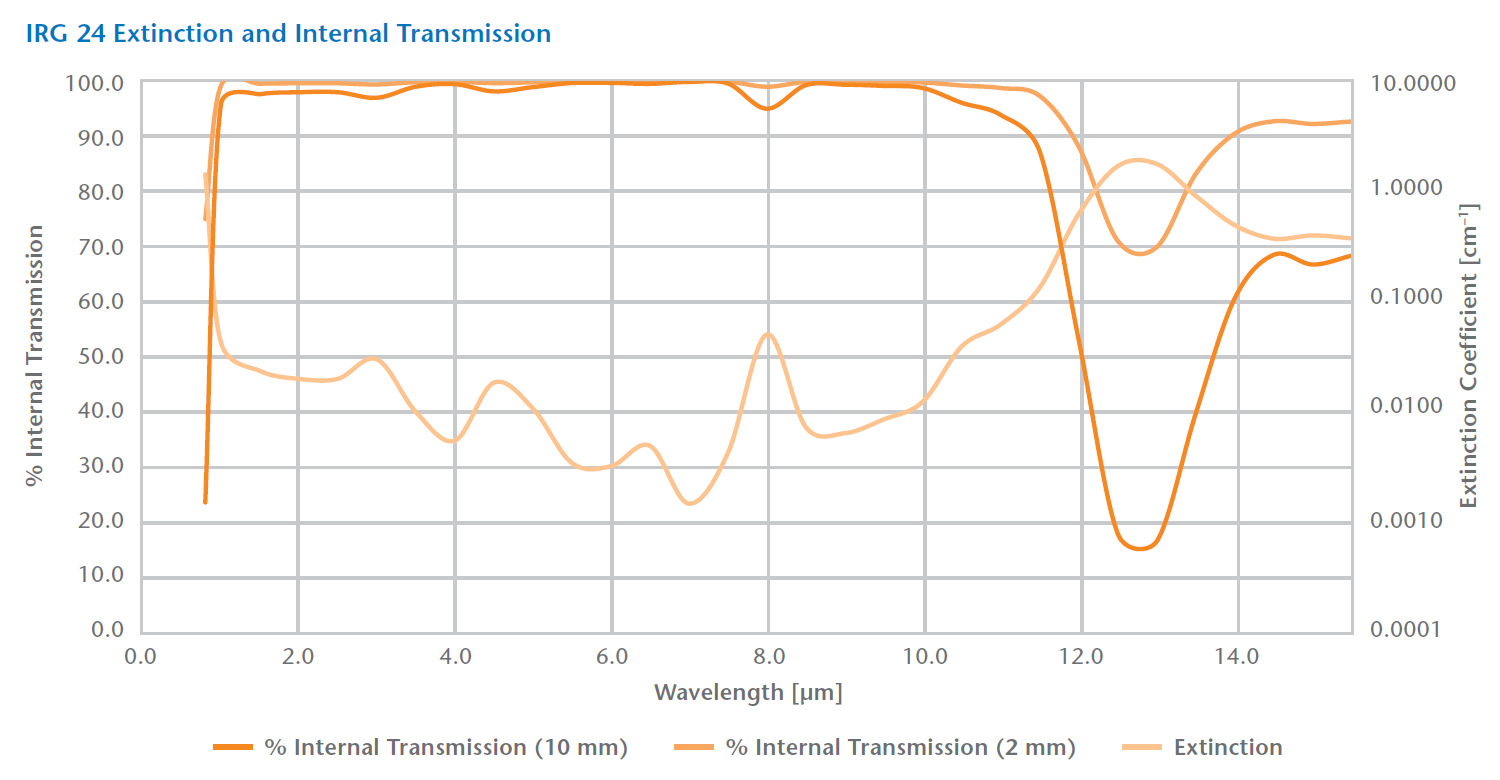

Reintransmissionsgrad (Diagramm)
Reintransmissionsgrad (Tabelle)
Wellenlänge
[µm]		 Transmission
(10 mm)		 Transmission
(2 mm)		 Extinction
[cm-1]
0,8 52,2 87,8 0,650
1,0 91,4 98,2 0,090
1,5 96,7 99,3 0,034
2,0 97,5 99,5 0,026
2,5 97,5 99,5 0,025
3,0 98,3 99,7 0,017
3,5 98,5 99,7 0,015
4,0 98,7 99,7 0,013
4,5 96,3 99,3 0,037
5,0 97,0 99,4 0,031
5,5 99,5 99,9 0,005
6,0 99,7 99,9 0,003
6,5 99,7 99,9 0,003
7,0 99,7 99,9 0,003
7,5 99,2 99,8 0,008
8,0 95,2 99,0 0,049
Wellenlänge
[µm]		 Transmission
(10 mm)		 Transmission
(2 mm)		 Extinction
[cm-1]
8,5 98,5 99,7 0,015
9,0 98,8 99,8 0,012
9,5 98,7 99,7 0,013
10,0 98,8 99,8 0,012
10,5 97,8 99,6 0,022
11,0 93,7 98,7 0,065
11,5 78,0 95,2 0,248
12,0 40,2 83,4 0,910
12,5 15,8 69,2 1,844
13,0 16,9 70,1 1,779
13,5 43,0 84,4 0,845
14,0 65,2 91,8 0,428
14,5 70,3 93,2 0,353
15,0 64,3 91,5 0,442
15,5 49,9 87,0 0,696
Materialdaten
Dispersionskonstanten
B1 2,8965
B2 2,9567
B3 0,9461
C1 0,0000
C2 0,1620
C3 1.939,1000
D0 1,80·10-5
E0 2,10·10-5
λTK 1,67·10-3

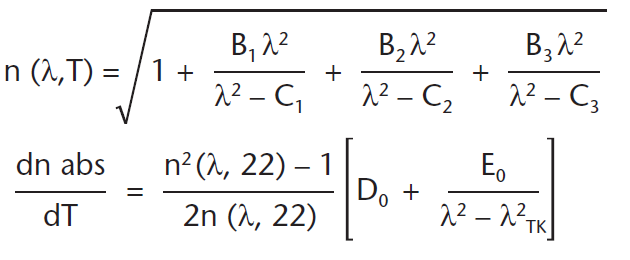

Calculation Formula: Refractive index as a function of wavelength and temperature
Wellenlänge
[µm]		 Brechzahl
(@ 22 °C)		 Δn abs/ΔT [10–6/K]
22 °C
0,8 2,8028 0,0
0,9 2,7555 0,0
1,0 2,7555 46,0
1,5 2,7249 31,3
2,0 2,6612 26,3
3,0 2,6274 22,9
4,0 2,6222 21,7
5,0 2,6192 21,1
6,0 2,6170 20,8
7,0 2,6151 20,6
8,0 2,6132 20,5
9,0 2,6111 20,4
10,0 2,6090 20,3
11,0 2,6066 20,2
12,0 2,6040 20,2
Wellenlänge
[µm]		 Änderung des Koeffizenten
[dn/dt]
1 µm 45.9·10-6/K
5 µm 21.1·10-6/K
10 µm 20.3·10-6/K
